Как делаются выдвижные ящики в шкафу — инструкция

Перед тем как собрать ящик выдвижной в шкаф, необходимо правильно спроектировать его габариты и компоновку. Существуют подробные схемы и идеи для изготовления этого аксессуара, либо по руководства по разработке индивидуальных проектов.

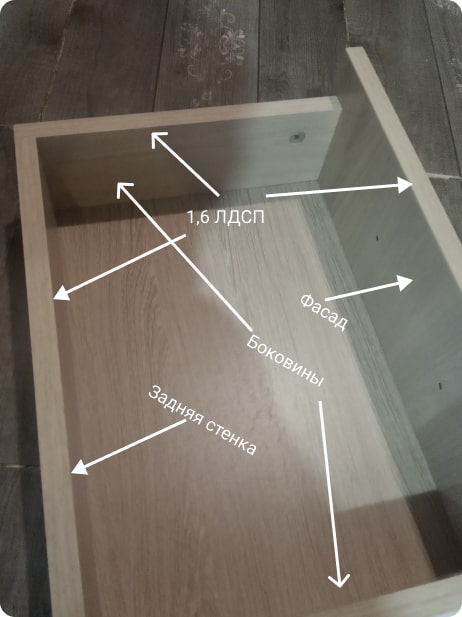

Расчет длин стенок и фасадов ящиков: блочно-модульный вариант

Перед началом сборки выдвижных ящиков в шкаф-купе, стоит выполнить замеры мебели, а затем провести расчет. Чтобы избежать погрешностей, следует отдельно измерять каждый элемент.

Инструкция по расчету длин стенок и фасадов

За основу можно взять нишу шифоньера с такими значениями ВШГ – 400х500х500 мм:

1. Снизу и сверху конструкция обладает длиной и шириной в 500 мм.
2. Стенки рассчитываются из расчета по 368 мм длины с извлечением из общей высоты толщины двух ДСП листов.
3. Ширина боковин составляет 480 мм (с учетом 20 мм, отведенных на фасадную часть).

Получив подробные замеры, можно приступить к сборке ящиков:

1. Боковые части корпуса имеют длину до 450 мм.
2. Задняя поверхность имеет 410 мм. Ее размер вычисляется по формуле сложения толщин ДСП и зазоров под направляющие.
3. Днище делается на 1 мм меньше короба с обеих сторон.

Расчет высоты деталей выдвижных ящиков

Узнав точную длину модульных стенок и ящиков, можно приступить к расчету высоты конструкций:

1. Минимальное значение зазора между фасадами выдвижных ящиков составляет 30 мм. При такой дистанции пальцы не будут задевать полку во время открытия, если это система без ручек. Если же они присутствуют, зазоры лучше сократить до 3 мм.
2. Стенки по бокам и сзади обладают аналогичной высотой. Параметр ящиков определяется их количеством.

Какие нужны инструменты, чтобы сделать выдвижной ящик своими руками

Список приспособлений для последующей сборки ящиков для шкафа определяется типом выполняемых работ.

Шуруповерт

Иногда этот инструмент заменяют дрелью, но лучше воспользоваться шуруповертом повышенной мощности.

Бита – шестигранник под евровинт

Специальная насадка под конфирматы незаменима при изготовлении корпусной мебели с раздвижными или распашными дверцами. Она представляет собой своеобразный ручной вариант шестигранника.

Саморезы

Крепление дна из ДВП и направляющих выполняется саморезами 3х16. Они вкручиваются шуруповертом или дрелью.

Молоток с гвоздями 4*2,5

Также перед тем как сделать выдвижные ящики в шкафу, необходимо подготовить молоток и гвозди.

Расчет выдвижных ящиков: встроенный вариант

Для последующих расчетов можно взять за пример нишу со следующими значениями ШГВ – 600х550х784 мм. Эти замеры касаются ящиков внутри шкафа.

Размеры фасада

Оптимальный зазор между фасадами равен 2 мм. Еще можно отступить по 2 мм от полок, разделяющих ящики. В таком случае высота фасада будет выглядеть следующей:

Вф=(Вн-(Кф-1)*2-4)/Кф. Формула расшифровывается так:

1. Вн – указывает на высоту проема.
2. Кф – определяет число фасадов.

С учетом упомянутых выше значений получается Вф=(Вн-(Кф-1Вф=(784-(4-1)*2-4)/4=193,5мм.

Сооружать более крупные конструкции нет смысла, поскольку они будут цепляться друг за друга.

Размеры задней стенки

Что касается высоты конструкции задней стенки, то в большинстве случаев она соответствует значению боковых частей – Взс =Вб.

Оптимальная формула расчета ширины задней стенки: Шзс=600-2*16-2*13=542 мм.

Размеры дна ящика

Габариты дна конструкции определяются таким путем:

Если вы планируете выполнить дно накладного типа из ЛДВП, его ширина будет сопоставима с шириной задней части ящика с учетом двух боковин: Шд=Шзс+2Тб. Согласно нашему примеру — Шд=542+2*16=574 мм.

Если речь идет о сборке днища из ЛДВП, монтируемого в паз, ширина будет полностью соответствовать параметрам задней стенки с учетом двух глубин паза. Получаем такие значения: Шд=Шзс+2 *Гп.

Направляющие для выдвижных ящиков

Разбираясь, как сделать выдвижной ящик, следует выделить основные типы направляющих, которые используются при сборке таких конструкций:

1. Роликовые. Такие детали считаются наиболее доступными. Однако они ограничивают полный выезд основной части корпуса, а еще издают много шума при движении.
2. Шариковые. Считаются более усовершенствованным типом и являются телескопической деталью. Существует две разновидности шариков – упрочненные и обычные. Обычные имеют высоту 35 мм и предназначаются для удерживания белья, носков, ремней и т.п. Упрочненные – до 45 мм (для тяжелых вещей.
3. Металлобоксы или метабоксы. Размещаются на дне и выделяются повышенными несущими свойствами. Они играют роль боковин для ящиков.
4. Комплекс толкателей и доводчиков. Высокотехнологичная и дорогостоящая система, обуславливающая бесшумное движение. Посредством толкателей можно сформировать корпус без ручек, оснащенный пружинным механизмом для передвижения ящика.

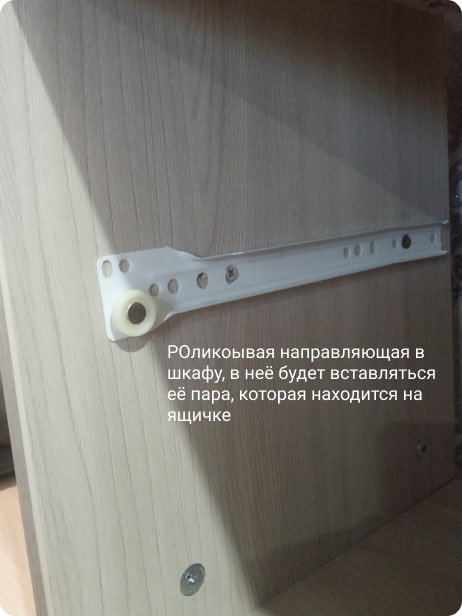

Разметка под направляющие

Направляющие обладают идентичной толщиной, которая составляет 13 мм. Длина определяется по боковой стенке. Она кратная 50 мм (+-). Если отсек имеет ширину около 480 мм, направляющие выбираются на 450 мм. Монтаж начинается только после завершения изготовления корпуса и днища.

Роликовые элементы фиксируются к днищу, а телескопические – в центральной части боковин.

Участок для направляющих отмечается изнутри модульных стенок, а на ящиках – с наружной.

Какие направляющие выбрать для ящиков

Рекомендуется отдавать предпочтение направляющим с прорезиненными роликовыми механизмами. Они характеризуются бесшумной работой и надежностью.

При бережном отношении фурнитура сможет прослужить вам несколько лет. К тому же, заменить ее в случае износа или выхода из строя достаточно просто, а еще детали дешевле других механизмов. Что касается шариковых изделий, они намного дороже.

Типы выдвижных систем

Существует две разновидности выдвижных систем:

1. На основе шариков.
2. На основе роликовых механизмов.

Они различаются методом движения металлических направляющих.

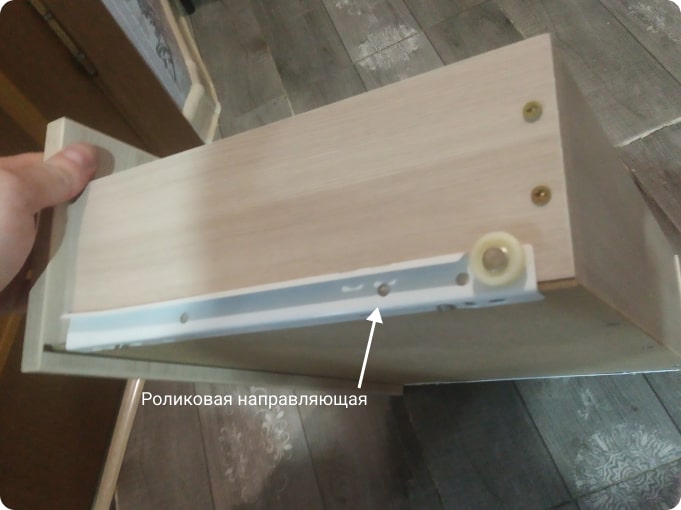

Роликовая система

Стоимость подобного изделия зависит от ряда факторов, включая тип выдвижения:

1. Частичный.
2. Полный.

С учетом выбранного варианта, ценник может варьироваться как в сторону увеличения, так и уменьшения, что требует внимания при планировании бюджета.

Из недостатков системы выделяют шум во время движения конструкции. Кто-то быстро к нему адаптируется, а кто-то испытывает неприятные ощущения. В любом случае, такой минус носит строго индивидуальный характер. Иногда выдвижные механизмы комплектуются прорезиненными роликами для уменьшения характерных звуков.

Шариковая телескопическая система

В отличие от предыдущего типа шариковый вариант отличается большей практичностью, поскольку он практически бесшумный. Из других достоинств изделия отмечают:

1. Удобное исполнение. Большинство систем обеспечивает полное выдвижение для более простого доступа к вещам первой необходимости и их систематизации.
2. Прочность. Изделия с шариковыми элементами адаптированы к колоссальным нагрузкам – отдельные варианты удерживают груз до 60 кг. Ни одни роликовые детали неспособны похвастаться идентичными показателями.

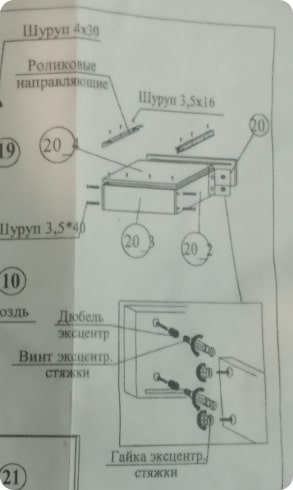

Крепеж и фурнитура

Для сборки ящиков необходимо подготовить несколько крепежных изделий и комплект фурнитуры. Речь идет об:

1. Наборе конфирматов.
2. Комплекте саморезов с разной длиной.

Ручки для ящика

Мебельные ручки бывают следующих типов::

1. Вырезные. Имеют овальный вырез сверху ящика. Места срезов обрабатываются кромкой из меламина.
2. Рейлинговые. Разработаны для фасадов, которые длиннее 450 мм. Они фиксируются к фасадной части с помощью шурупов.
3. Врезные. Позволяют сэкономить существенную часть свободной площади. Монтаж начинается с обустройства выреза в фасаде посредством фрезы. В паз устанавливается ручка, которая, в последствии, фиксируется изнутри.

Установка телескопических направляющих

И хоть на данном этапе у многих людей возникают трудности, его проблематичность все равно сильно преувеличена. Если придерживаться пошаговой инструкции и некоторых рекомендаций, вы сможете быстро определить точки крепления и установить туда фурнитуру:

1. Перед началом сборки нужно разобрать телескопы на две части. Для этого используются черные усики, удерживающие конструкцию.
2. Направляющие для боковых частей прикручиваются по горизонтали и центру. Необходимо убедиться, что деталь находится параллельно нижней и верхней боковинам.
3. Также нужно указать идентичную линию по горизонтали для внутренней стены. Поскольку шкафы достаточно крупные, точные и универсальные замеры отсутствуют.

Расположение выдвижных ящиков в шкафу

Ключевым плюсом выдвижных элементов, установленных в шкафчике, является отсутствие необходимости извлечения всех вещей и отправки мебели в мастерскую или вызова специалистов на дом. Ящики устанавливаются как по отдельности, так и в модуле для шкафа.

В первом случае возникает ряд сложностей при регулировке направляющих, поскольку со временем стенки могут деформироваться.

Блочно-модульный тип монтируется вне шкафа, что упрощает работу. Также во время сборки не создается много пыли, поэтому одежду не обязательно извлекать из внутренних секций и вешалок.

Видео материал

Заключение

Соорудить функциональные ящики в шкаф своими руками несложно. Тем более, сегодня есть готовые чертежи и схемы для быстрого изготовления.
